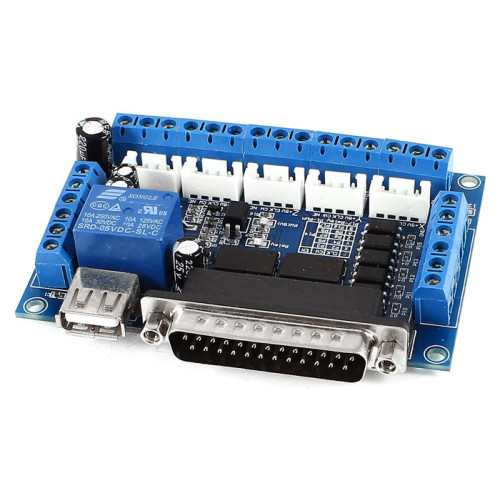

Интерфейсная плата, 5 осей, 1 реле - контроллер ЧПУ станка

  Электронное устройство, связывающее управляющий компьютер с драйверами двигателей.
  Совместима с программой MACH3.

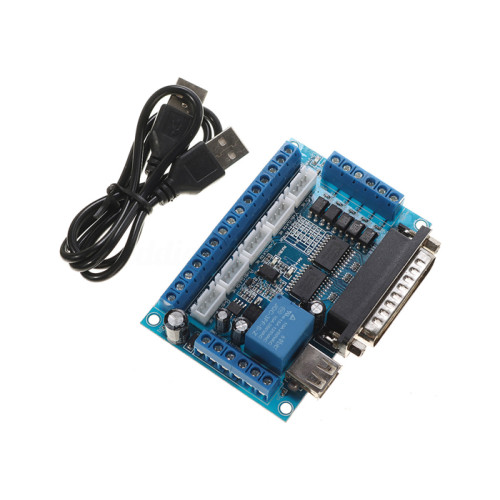

  LPT-кабель не входит в комплект поставки. Также прилагается USB-кабель для питания логической части платы (5В). Питание силовой части осуществляется подключением ко внешнему источнику питания 12-24В.
  Развязка сигнальной части и управляющего комьпьютера и станка реализована с помошью опторазвязки.
  Интерфейсная плата содержит: 5 выходов для подключения драйверов, выход ШИМ (регулировка оборотов шпинделя), силовое реле, 5 клеммы для подключения концевых датчиков, вход для установки кнопки экстренного останова (EStop).

Выходы:

•   5 для подключения драйверов шаговых двигателей
•   1 ШИМ для управления скоростью вращения шпинделя
•   1 CR/CCR для управления направлением вращения шпинделя
•   1 силовой (реле)
•   выход 5В постоянного тока

• 1 разъём LPT
• 4 для подключения концевых датчиков
• 1 для кнопки аварийной остановки

Входное питание 10-36В постоянного тока.

Все выходы на плате имеют полную гальваническую развязку. На выходах всех осей установлены триггеры Шмитта.

На плате установлен импульсный стабилизатор выходного напряжения 5В.

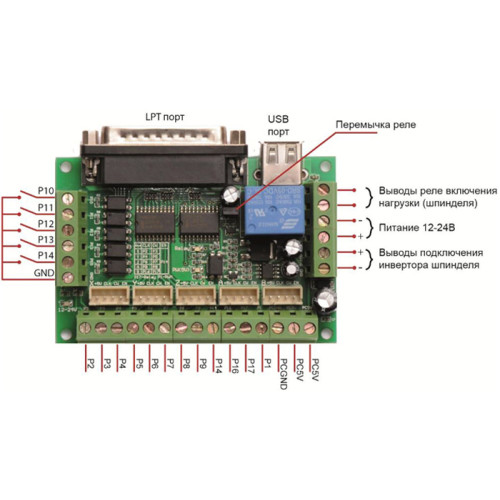

Разъемы как на фото:

• PC5V - +5В вывод  для подключения драйверов приводов.
• P1 – Управление нагрузкой/шпинделем;
• P16 – Сигнал «шаг» оси B;
• P9 – Сигнал «направление» оси A;
• P7 – Сигнал «направление» оси Z;
• P5 – Сигнал «направление» оси Y;
• P3 – Сигнал «направление» оси X;
• P10-P13, P15 – Входы для датчиков (концевые переключатели, пробники и т.д.);
• P2 – Сигнал «шаг» оси X;
• P4 – Сигнал «шаг» оси Y;
• P6 – Сигнал «шаг» оси Z;
• P8 – Сигнал «шаг» оси A;
• P14 – Сигнал «разрешение работы» (Enable);
• P17 – Сигнал «направление» оси B/включение реле;
• PCGND – общий вывод для подключения драйверов приводов;

Перемычка реле

• Замкнута  – P17 управляет включением реле;
• Разомкнута – P17 используется для сигнала «направление» оси B.
