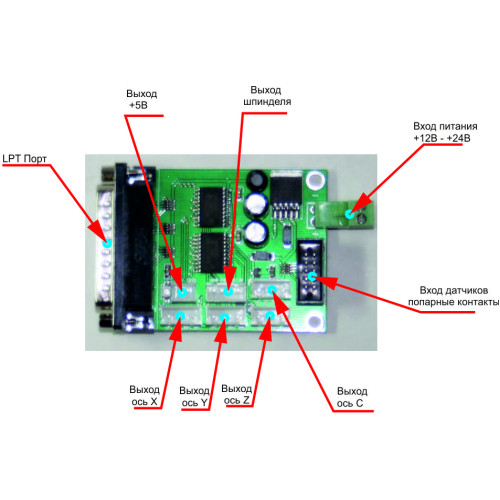

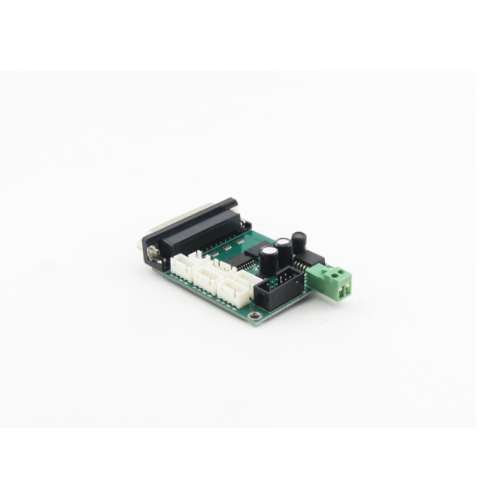

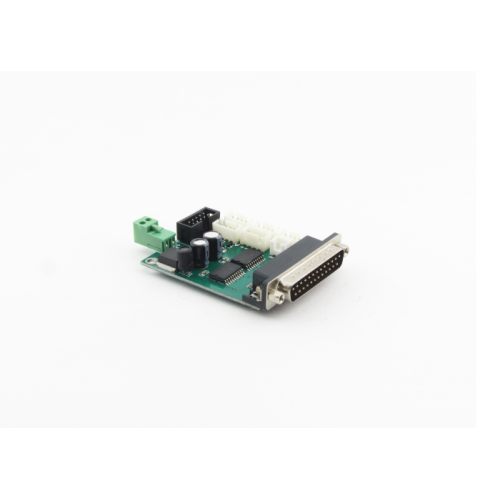

Интерфейсная плата, 4 оси, CNC-I-4


Выходы:
  •   4 для подключения драйверов шаговых двигателей (pin1-step+, pin2-step-, pin3-dir+, pin4-dir-)
  •   1 ШИМ для управления скоростью вращения шпинделя
  •   1 CR/CCR для управления направлением вращения шпинделя
  •   выход 5В постоянного тока
Входы:
  • 1 разъём LPT
  • 4 для подключения концевых датчиков
  • 1 для кнопки аварийной остановки

Входное питание 10-36В постоянного тока.

pin2 - X step

pin3 - X dir

pin4 - Y step

pin5 - Y dir

pin6 - Z step

pin7 - Z dir

pin8 - A step

pin9 - A dir

pin10 - sen1

pin11 - sen2

pin12 - sen3

pin13 - sen4

pin15 - sen5

pin16 - Spindel PWM

pin17 - Spindel dir



Все выходы на плате имеют полную гальваническую развязку. На выходах всех осей установлены триггеры Шмитта.

На плате установлен импульсный стабилизатор выходного напряжения 5В.

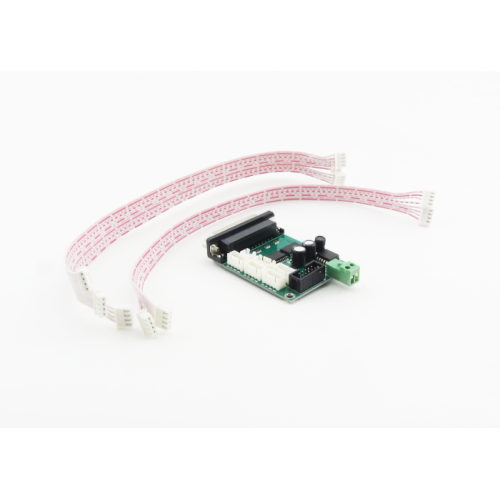

В комплекте кабель LPT и кабели для подключения драйверов шаговых двигателей.
