Держатель гайки ШВП 20мм

930 ₽
Количество:

Крепление гайки шарико-винтовой пары (ШВП) к подвижной части системы линейного перемещения. Подходит для гаек 2005, 2010, 2020, 2032.

  Держатели гаек ШВП обеспечивают сопряжение гайки с движущимся узлом. Их также называют модулями крепления или кронштейнами. Для крепления держателя к гайке ШВП и плоскостям в конструкции предусматривается резьбовое соединение. Качественные держатели гаек ШВП выдерживают высокие нагрузки при использовании на производственном оборудовании.

  Изготавливаются держатели гаек ШВП методом литья из прочного алюминиевого сплава. Сопрягаемые поверхности держателей обрабатываются для плотного прилегания гаек ШВП, а также для уменьшения кривизны хода самой гайки в ШВП.

Способ применения держателя для ЧПУ:

  • с помощью резьбовых отверстий на верхней поверхности, держатель крепится к подвижной части системы линейного перемещения,
  • гайка ШВП вставляется своей цилиндрической частью в отверстие держателя и крепится к передней поверхности держателя винтами



Смотрите также: гайка ШВП2005, станки ЧПУ российского производства, фрезерные станки с ЧПУ.

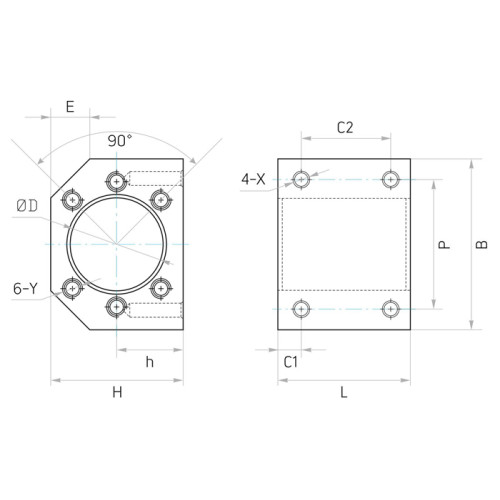

  D B H h E L C1 C2 P X W Y
BNH16 28 52 39,5 20 12 40 8 24 40 М5 38 М5
BNH20 36 62 44 22 12 40 8 24 48 М6 47 М6
BNH25 40 66 48 24 13 40 8 24 50 М6 51 М6
