Комплект опор ШВП BK-20, BF-20

4700 ₽
Количество:
Отзывов: 0
Отзывов: 0

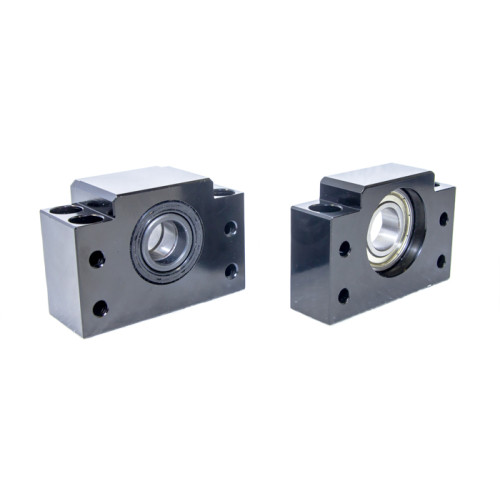

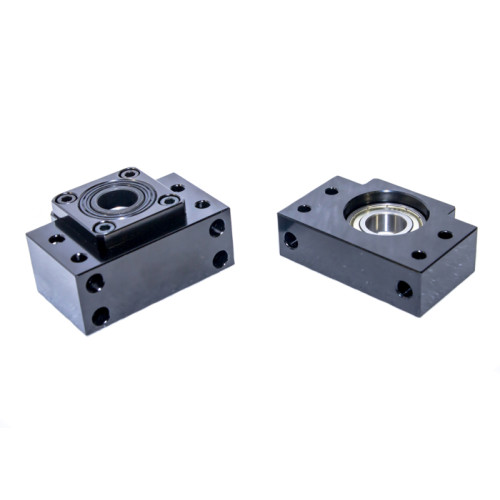

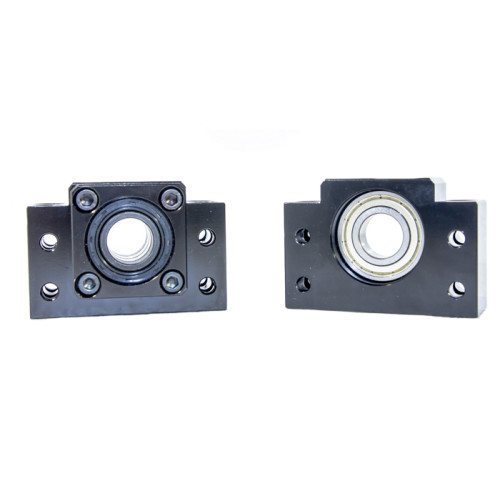

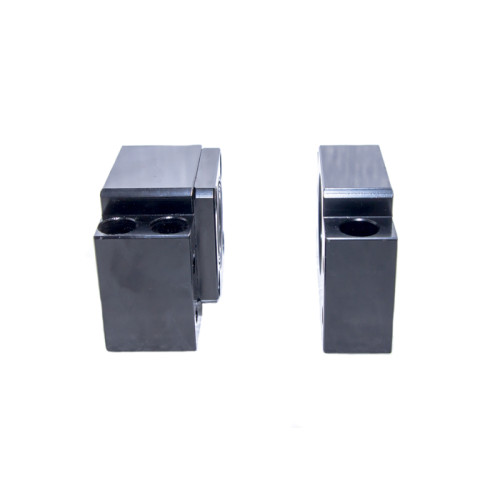

Комплект опор BK и BF используются для крепления винтов ШВП (шарико-винтовых передач) на станке.

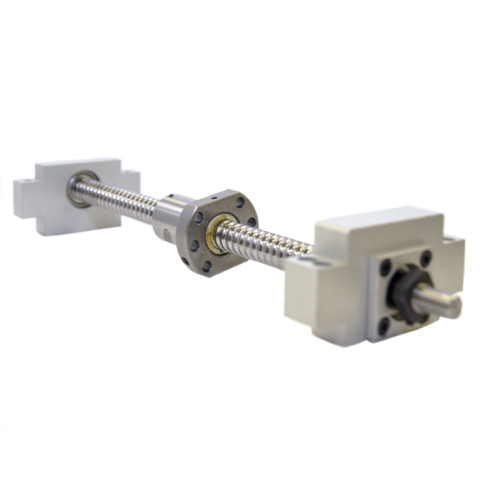

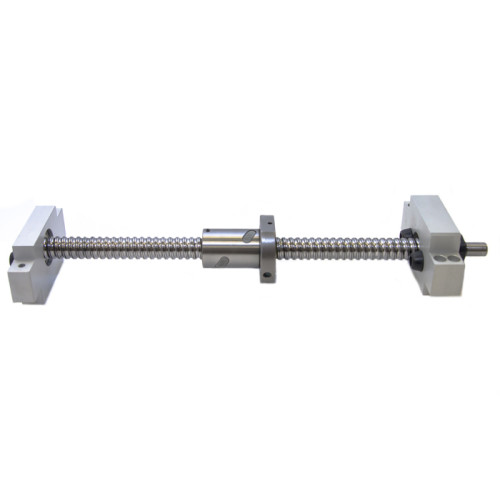

ШВП-пары (винт и гайка) надежно крепятся опорой к станине станка.

  • Диаметр 20 мм.

Подшипники в опорах — высокой точности, поэтому винт вращается ровно без радиального биения и осевого люфта.

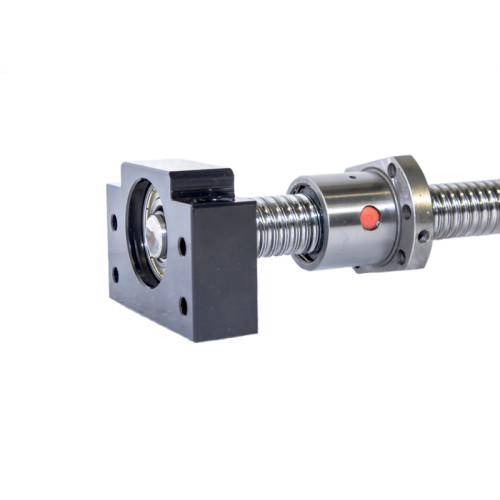

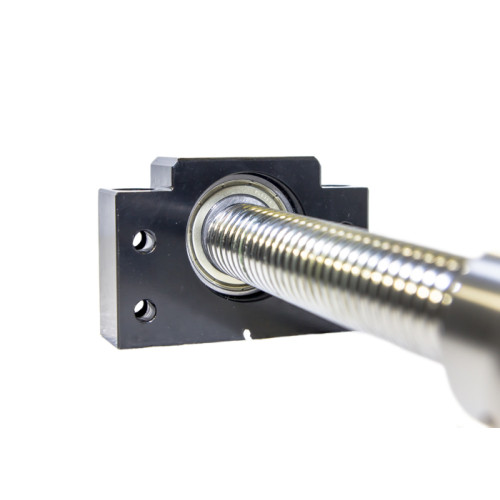

Опора BK фиксирует приводной конец винта, а опора BF поддерживает винт с другой стороны.

В опорах BF стоит однорядный радиальный подшипник, который имеет минимальный свободный ход внутри корпуса опоры в осевом направлении. Это нужно для компенсации изменения длины винта вследствие теплового расширения или влияния упругих деформаций.

В опорах BK стоят двухрядные подшипники радиально-упорного типа. Эти опоры воспринимают нагрузки и в радиальном, и в осевом направлении.

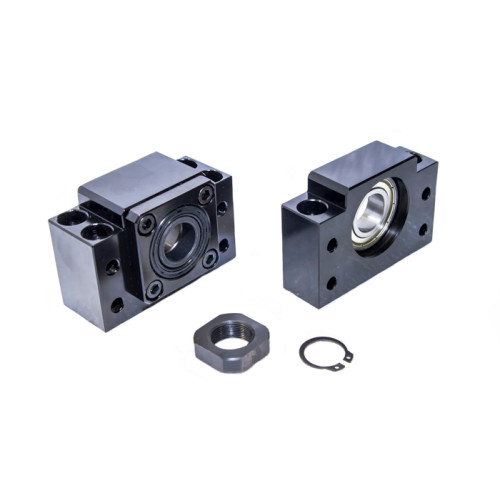

Подшипник установлен в корпусе жестко, без люфтов. Приводной конец винта фиксируется в опоре специальной гайкой, которая идёт в комплекте.



Смотрите также: цены на станки гравировальные ЧПУ.

Модель Размеры, мм Подшипник Вес, кг
d1 L L1 L2 B P h B1 H H1 C C1 E d1 d2 d3 z M M1 T
BK-12 12 25 6 40 60 46 25 34 43 33 6 13 18 6,5 10,5 5,5 3,5 M12x1 M3 20 6001ZZ 0,4
BK-15 15 28 6 42 70 54 28 40 48 38 6 14 18 7 11 5,5 3,5 M15x1 M3 22 6002ZZ 0,6
BK-17 17 35 9 51 86 68 39 50 64 55 8 19 28 9 13,8 6,7 8 M17x1 M4 24 6203 1,2
BK-20 20 35 8 53 88 70 34 52 60 50 8 19 22 8,5 13 7 7,5 M20x1 M4 30 6004ZZ 1,2
Модель Размеры, мм Подшипник Вес, кг
d1 L H1 H2 H3 B1 B2 E P d2 d3 d4 h
BF-12 10 20 43 25 32,5 60 35 18 46 5,5 6,6 10,8 3,5 6000ZZ 0,3
BF-15 15 20 48 28 38 70 40 18 54 5,5 6,6 11 6,5 6002ZZ 0,38
BF-17 17 23 64 39 55 86 50 28 68 5,5 6,8 14 8 6203 0,75
BF-20 20 26 60 34 50 88 52 22 70 6,6 9 14 8 6205-2RS 0,76
