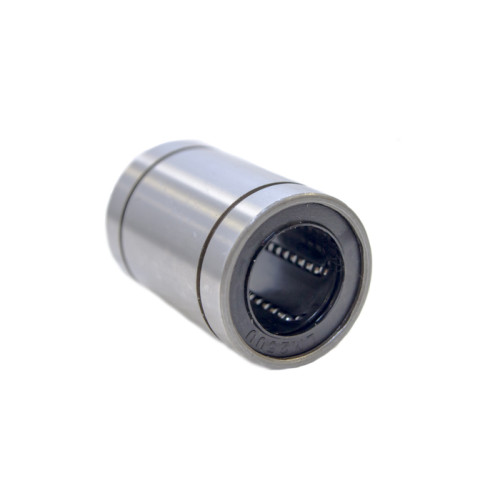

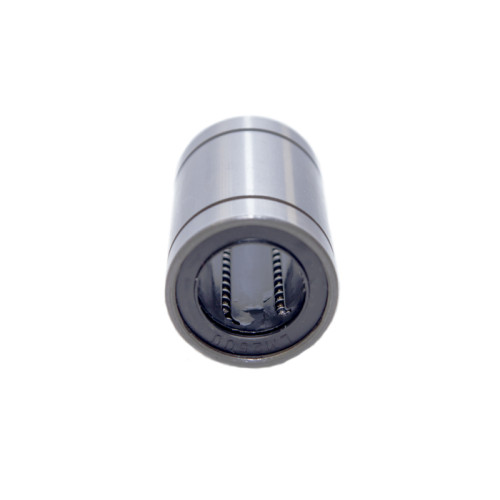

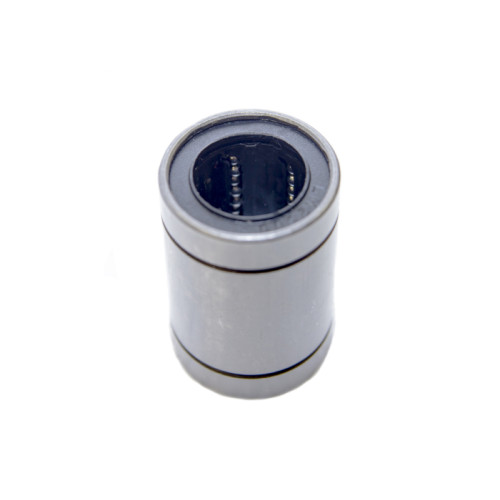

Линейный подшипник LM12UU

88 ₽

Количество:

Отзывов: 0

Можно скачать:

Модель линейного подшипника (SolidWorks 2012): zaxis.ru_LM12UU.SLDPRT

Описание Отзывы (0)

Линейный подшипник ( шариковая втулка) LM12UU применяют при линейном перемещении для связки с цилиндрической направляющей диаметром 12 мм. Принцип его работы основан на точечном контакте узла с цилиндрической направляющей. За счет этого элемент существенно более плавно движется и имеет малое сопротивление трению.

Линейный подшипник LM12UU выполнен из стали и имеет сепаратор из полимера, оснащен проточками для стопорных колец. По типу устройства- закрытый. Гарантирует стабильно низкое трение, даже если узел разогнался до больших скоростей.

Максимальная номинальная грузоподъемность детали составляет 7650H.

Специальная модель подшипников с маркировкой UU надежно защищена от пыли и грязи со всех сторон.

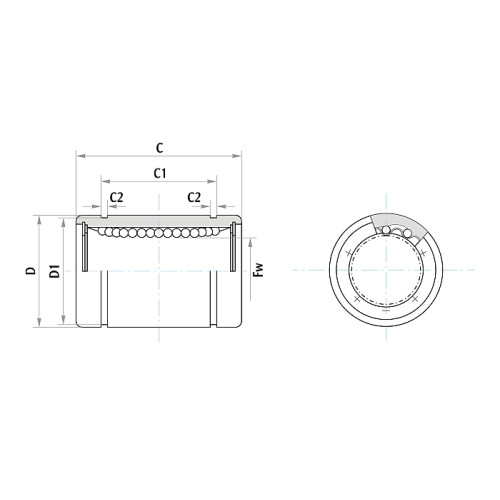

Модель	Коли-чество шаровых рядов	Параметры вала		Параметры подшипника									Нагрузка		Вес, кг
Модель	Коли-чество шаровых рядов	Наруж-ный диаметр, dr, мм	Допуск (мкм)	Наруж-ный диаметр, D, мм	Допуск (мкм)	Общая длина, C, мм	Допуск (мкм)	Рабочая длина, C1, мм	Допуск (мкм)	Ширина паза, C2, мм	Диаметр захода, D1	Радиаль-ная точность (мкм)	Динамич.	Статич.	Вес, кг
LM3UU	4	3	0/-8	7	0/-9	12	0/-120	-	-	-	-	-	7	11	0,002
LM4UU	4	4	0/-8	8	0/-9	15	0/-120	-	-	-	-	-	9	13	0,002
LM5UU	4	5	0/-8	10	0/-9	19	0/-120	10,2	0/-200	1,1	8,6	0/-3	17	21	0,005
LM6UU	4	6	0/-9	12	0/-11	24	0/-200	13,5	0/-200	1,1	11,5	0/-3	21	27	0,007
LM8UU	4	8	0/-9	15	0/-11	29	0/-200	11,5	0/-200	1,1	14,3	0/-3	27	41	0,01
LM10UU	4	10	0/-9	19	0/-13	30	0/-200	22	0/-200	1,3	18	0/-4	38	56	0,025
LM12UU	4	12	0/-9	21	0/-13	32	0/-200	23	0/-200	1,3	20	0/-4	42	61	0,038
LM16UU	5	16	0/-9	28	0/-13	37	0/-200	26,5	0/-200	1,6	27	0/-6	79	120	0,045
LM20UU	5	20	0/-10	32	0/-16	42	0/-200	30,5	0/-300	1,6	30,5	0/-6	88	140	0,069
LM25UU	6	25	0/-10	40	0/-16	59	0/-300	41	0/-300	1,85	38	0/-6	100	160	0,1
LM30UU	6	30	0/-10	45	0/-16	64	0/-300	44,5	0/-300	2,1	43	0/-8	160	220	0,2
LM35UU	6	35	0/-12	52	0/-19	70	0/-300	49,5	0/-300	2,1	49	0/-8	170	320	0,265
LM40UU	6	40	0/-12	60	0/-22	80	0/-400	60,5	0/-400	2,1	57	0/-15	220	410	0,585
LM80UU	6	80	0/-15	120	0/-22	140	0/-400	105,5	0/-400	4,15	116	0/-15	735	1600	4,4
